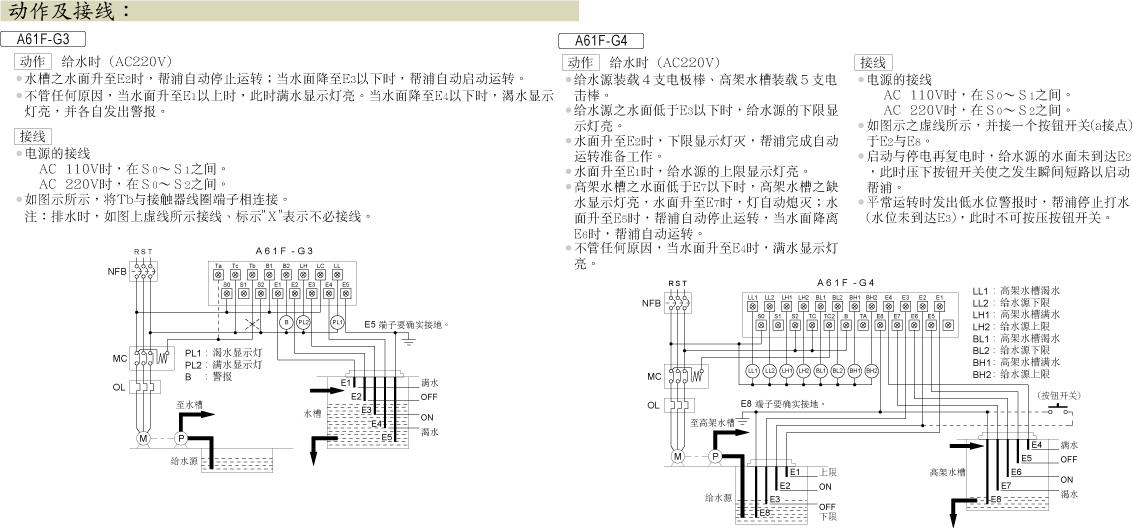

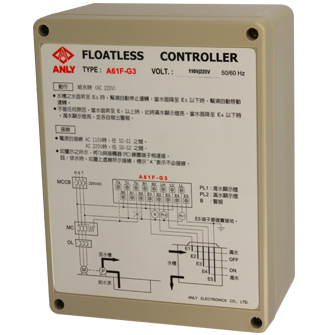

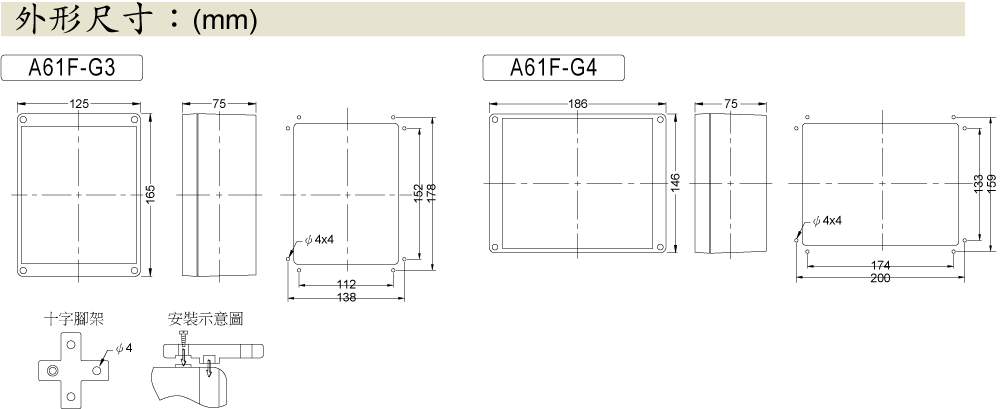

A61F-G3
动作 给水时 (AC220V)
- 水槽之水面升至E2时，帮浦自动停止运转；当水面降至E3以下时，帮浦自动启动运转。
- 不管任何原因，当水面升至E1以上时，此时满水显示灯亮。当水面降至E4以下时，渴水显示灯亮，并各自发出警报。
接线
- 电源的接线
AC 110V时，在Ｓ0～Ｓ1之间。
AC 220V时，在Ｓ0～Ｓ2之间。
- 如图示所示，将Tb与接触器线圈端子相连接。

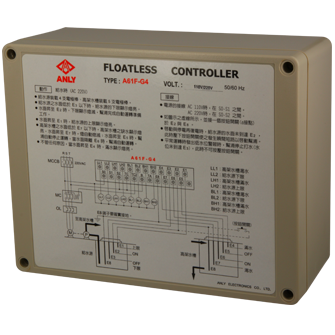

A61F-G4
动作 给水时 (AC220V)
- 给水源装载４支电极棒、高架水槽装载５支电击棒。
- 给水源之水面低于E3以下时，给水源的下限显示灯亮。
- 水面升至E2时，下限显示灯灭，帮浦完成自动运转准备工作。
- 水面升至E1时，给水源的上限显示灯亮。
- 高架水槽之水面低于E7以下时，高架水槽之缺水显示灯亮，水面升至E7时，灯自动熄灭；水面升至E5时，帮浦自动停止运转，当水面降离E6时，帮浦自动运转。
- 不管任何原因，当水面升至E4时，满水显示灯亮。
接线
- 电源的接线
AC 110V时，在Ｓ0～Ｓ1之间。
AC 220V时，在Ｓ0～Ｓ2之间。
- 如图示之虚线所示，并接一个按钮开关(a接点)于E2与E8。
- 启动与停电再复电时，给水源的水面未到达E2，此时压下按钮开关使之发生瞬间短路以启动帮浦。
- 平常运转时发出低水位警报时，帮浦停止打水(水位未到达E3)，此时不可按压按钮开关。
